Link para Electrónicos

[Raul_77]

Más mesas de trabajo de genios de la Electrónica, está visto que no hay tiempo para ordenar:

http://www.designnews.com/document.asp?cid=NL_Newsletters+-+DN+Daily&doc_id=234939&image_number=1

http://www.designnews.com/author.asp?section_id=1386&cid=NL_Newsletters+-+DN+Daily&doc_id=238789&image_number=1



Saludos, Raúl

[FRR]

Muy buenos los enlaces. Gracias, Raúl.

[Raul_77]

Típico post doble, también encaja aquí:

http://www.auriculares.org/foro/index.php/topic,2779.msg87841/topicseen.html#msg87841

Saludos, Raúl

[Raul_77]

Todo el proceso de diseño y construcción de un buen previo de phono:

http://audio.engineeringvista.com/AudioKits/Phono-1/Design/index.htm



Saludos, Raúl

[Raul_77]

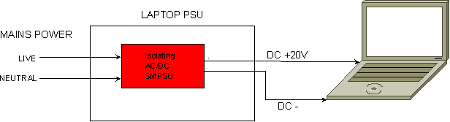

Más sobre los problemas de las alimentaciones de los portátiles:

http://www.epanorama.net/blog/2012/04/02/isolated-laptop-power-supply-issues/



Libro gratuito descargable sobre circuitos impresos, siempre se puede aprender algo:

http://pihrtechnology.com/



Unos cuantos manuales de servicio:

http://bwgroup-support.com/techmanuals.html

http://elektrotanya.com/

Saludos, Raúl

[Raul_77]

Una actualización de un diseño de amplificador para auriculares en clase A:

http://phonoclone.com/diy-jmo2.html



Y una interesante explicación de porqué es mejor sobredimensionar los transformadores de alimentación:

http://www.diyaudio.com/forums/blogs/rjm/856-conduction-angle-why-you-need-bigger-power-transformer-than-you-think-you-need.html

Una curiosa medida sobre resistencias. Por lo que se ve, no solo varía su valor ohmico con la frecuencia, sino también su inductancia, a tenor de los resultados parece ser mejor usar resistencias 'normales' en serie y/o paralelo hasta obtener la potencia que necesitemos, en vez de usar las típicas resistencias 'de potencia':

http://www.pansonaudio.com/Docs/Power%20Resistor%20Inductance%20Measurement.pdf

Saludos, Raúl

[Raul_77]

Un interesante artículo acerca de la importancia de las alimentaciones:

http://www.eetimes.com/design/programmable-logic/4236852/That-Was-Tricky--How-much-decoupling-should-we-use-?cid=NL_EDA&Ecosystem=eda-design

Como no se si se puede ver sin estar registrado haré un resumen. El Ingeniero estaba intentando implementar un sistema digital, en este caso con FPGA's pero el problema sería el mismo con cualquier otro tipo de circuito.

Una serie de pequeños 'dips', que el intrumental disponible hacían difíciles de medir, producían errores de todos tipos de manera intermitente:

[Yes. The small mV range dip was enough to disturb the logic timing and make the design failing in intermittent ways.]



Después de pelear con el código se convencieron de que era un problema hardware:

[We were reluctant to believe there was a hardware problem. I mean a real hardware problem (i.e. Not VHDL). I started probing the board with the oscilloscope. The FPGA engineer insisted on watching the power supplies.]

Al examinar el circuito se encontraron con esto:

[Checking the schematics of the boards (fortunately we had them) and inspecting the boards themselves, I could not believe that these beasts had very poor decoupling of only 10nF per power pin!]

[In the old days, the rule of thumb was to put 100nF on each IC plus an electrolytic or tantalum capacitor every few chips. However, experienced high-speed designers know that this will not work when speeds are climbing. There are two types of capacitors you need to place on a digital IC. Usually there is a filter capacitor, which is related with operating frequency used for bypassing. Then you can (or should) place more capacitance to compensate for the power hungry switching circuits requiring huge inrush currents instantaneously. Otherwise you will get voltage drops on the power planes (yes they exist!) and you need only a few millivolts to fall below the minimum limits.]

La solución:

[It was natural to see the small dips. I wasn't sure how much capacitance to add, so I decided to add a set of additional capacitors to each existing 10nF capacitor: tantalums of 4.7uF and 1uF, along with two ceramic 100nF. The next problem was how to attach these new capacitors as the current capacitors were presented in tiny 0402 packages. The tantalum capacitors were leaded parts (easy to find them in the local market) while the 100nF were 1206 parts. I ended up having to make a small construction where the end of the leads matched the 0402 size package.]



[To my surprise, after this "surgery" the design worked!]

Moraleja: hay que empezar los diseños por la alimentación, si la alimentación funciona mal todo funciona mal.

Saludos, Raúl

[Reira]

Mas que un problema de un Vcc prístino para cualquier aplicación, el problema es que usan una fuente bastante mala.

Por la gráfica parecen 0.1V(100mV) p-p @ 400Hz aprox. sobre un Vcc de 1.8V, eso es un 5.5% de rizado, es unas 2 veces mayor que la especificación ATX, si tuviera equivalentes a 1.8V (50mV para +3.3V y +5V en 10Hz-20MHz) claro (y que es lo suficientemente generoso como para permitir hacer fuentes conmutadas baratas y muy cutrillas por 20€ PVP)

El artículo se puede leer sin registro.

[Raul_77]

Unos cuantos libros gratis en pdf:

http://www.extremecircuits.net/search/label/eBooks?&max-results=3



Solo hay que registrarse, yo lo estoy desde hace tiempo y sin ningún problema:

http://feedburner.google.com/fb/a/mailverify?uri=extreme-circuits&loc=en_US

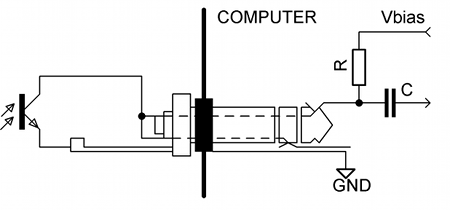

Como sacarle más partido a la tarjeta de sonido:

http://www.epanorama.net/blog/2012/04/12/use-soundcard-for-science-experiments/



Saludos, Raúl

[Raul_77]

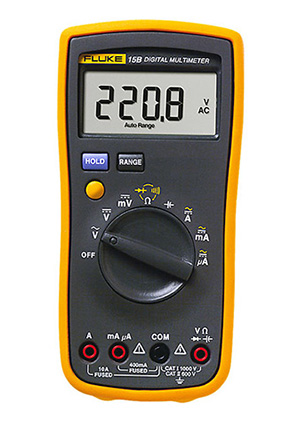

Un Tester interesante para trabajar en Audio. Con un ancho de banda de 30Hz a 100kHz:

http://global.rakuten.com/en/store/acc-t/item/cp-7d/

http://overseas.sanwa-meter.co.jp/index.php?cp-7d



Algo más caro:

http://global.rakuten.com/en/store/acc-t/item/sh-88tr/

http://overseas.sanwa-meter.co.jp/index.php?sh-88tr

Acerca de los Testers Analógicos, es conveniente disponer al menos de uno, aunque sea de los baratos:

http://www.ebay.es/itm/NEW-Analog-Multitester-Multimeter-Ohm-Volt-Meter-AC-DC-Voltage-/180860876591?pt=LH_DefaultDomain_0&hash=item2a1c25f72f

El bajo voltaje con el que trabajan Capacímetros y Testers Digitales, del orden de las décimas de Voltios, permiten que pasen por buenos componentes que están dañados. El mayor voltaje de los Testers Analógicos, frecuentemente 9~10V, los pone en condiciones de trabajo reales y aparece el problema:

http://www.mediafire.com/file/37ua4ny3sbdwepp/CapTest.pdf

Saludos, Raúl

[Raul_77]

Un nuevo tipo de cámara fotográfica, que trabaja con 'campo de luz' y permite enfocar las fotos después de hechas. Recomiendo leerse el artículo entero y visitar los links, muy interesante:

http://www.epanorama.net/blog/2012/04/16/new-camera-technologies-light-field-photos/

http://sida.org.sg/wp-content/uploads/2012/03/20120318A1_NewLytroCamera_Today.jpg



Mucha lectura interesante sobre osciloscopios:

http://www.afc-ingenieros.com/info-tecnica-tektronix/osciloscopios.php

Saludos, Raúl

[Reira]

Japón... no saben que inventar: un FPGA Spartan 3E "moe"

http://www.blogiswar.net/2012/04/18/haz-tu-propio-circuito-moe-con-estas-placas-electronicas/

[Raul_77]

No pretendo iniciar aquí otra especie de 'Oportunidades Básicas', pero es que lo he visto y me han entrado ganas de comprarlo, como no puedo quizá otro quiera aprovecharlo. Es un osciloscopio excelente y por lo que se ve está en perfecto estado, además no parece haber mucho interés en el por lo que hay poca competencia.

Toda una oportunidad para aficionados avanzados, o profesionales:

http://www.ebay.es/itm/HAMEG-Oszilloskop-HM-203-/230777324116?pt=Wissenschaftliche_Ger%C3%A4te&hash=item35bb668254

http://www.doctronics.co.uk/scope.htm



Y si alguien se quiere hacer uno para conectar al PC, aquí tiene un buen proyecto:

http://www.cmccord.co.uk/FYP/final_report.htm

http://www.cmccord.co.uk/FYP/Downloads.htm

http://www.cmccord.co.uk/FYP/DownLoad/Final_Report.pdf



Saludos, Raúl

[Raul_77]

Han sacado al mercado un osciloscopio con un ancho de banda de 65 GHz. Cuesta la tontería de 252,900$:

http://www.eetimes.com/electronics-products/electronic-product-reviews/test-measurement/4371645/LeCroy-regains-oscilloscope-bandwidth-lead?cid=NL_TestMeasurement&Ecosystem=test-and-measurement

http://www.lecroy.com/labmaster/



Esquema del Raspberry Pi, por si a alguno le interesa:

http://www.designspark.com/files/ds/supporting_materials/Raspberry-Pi-Schematics-R1.0.pdf



Saludos, Raúl

[Raul_77]

Tres testers digitales, buenos y a precios muy razonables:

http://www.ebay.es/itm/New-Uni-T-Plam-Size-Digital-Multimeter-Meter-UT61A-/180867919648?pt=AU_B_I_Electrical_Test_Equipment&hash=item2a1c916f20



http://www.ebay.es/itm/360410371925?ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649



http://www.ebay.es/itm/200748565850?ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649



Y si alguien busca un analógico, este está muy bien: 20 kO/V y protección completa, no solo los típicos diodos sino también protección mecánica del instrumento de medida:

http://www.ebay.es/itm/140348264411?ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649



Si se quiere algo mejor, este es tan preciso como un digital (seguramente más que muchos) con excelentes características: 40 kO/V y además de la protección eléctrica y mecánica, protección electrónica con relé. Hecho 'como los de antes':

http://www.ebay.es/itm/180630657201?ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649



Saludos, Raúl
